欢迎进入天津盛昊环保设备有限公司企业官网
一站式供应商
玻璃钢罐,玻璃钢储罐
咨询热线
13833879989
咨询热线
13833879989
玻璃钢贮罐各部位防腐涂料的选择及复合材料的弹性模量的特点
一、玻璃钢贮罐各部位防腐涂料的选择
1、外底板
玻璃钢贮罐外底板和罐基础面直接接触，采用涂层配合外加电流阴极保护进行联合�；�。该环境要求涂层具有良好的耐水性和耐久性，由于同时采用阴极�；�，所以要求较好的耐阴极剥离性能。考虑到性价比和技术成熟方面，在该部位推荐使用环氧类涂料和聚氨酯涂料。
2、外壁
腐蚀环境为典型的工业大气腐蚀环境。在工业大气腐蚀环境下，对涂层体系的要求主要有以下几点：1)良好的防锈能力；2)良好的附着力，抗冲击等机械性能；3)优异的抗紫外线性能的保光保色性能；4）施工性能好，能很好的适应现场条件；5）技术成熟可靠，性价比高。
目前应用最为广泛的涂层配套为：环氧富锌底漆/环氧云铁中间漆/丙烯酸聚氨脂面漆。
3、玻璃钢贮罐内底板上表面及罐内壁
该部位通常是原油玻璃钢贮罐腐蚀最为严重的部位。腐蚀介质主要为原油沉积水，其成分复杂，该部位的腐蚀特征为电化学腐蚀，并有严重的局部腐蚀和点蚀倾向，极易产生腐蚀穿孔。对此推荐采用环氧重防腐蚀涂层配合牺牲阳极阴极保护。罐底板可采用水性硅酸锂富锌涂料，能对罐底板形成阴极保护，且具有环保、施工简便的特点。

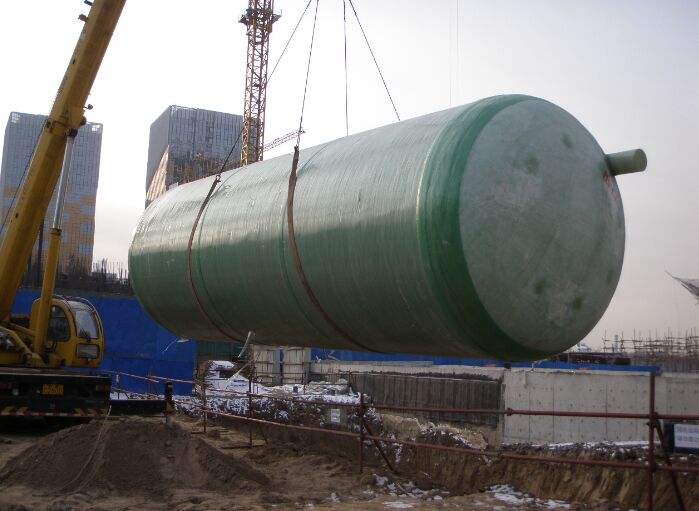

天津盛昊环保设备有限公司玻璃钢贮罐生产工艺：
二、玻璃钢贮罐复合材料的弹性模量的特点
玻璃钢/复合材料的力学性能具有明显的方向性,玻璃钢等人造的复合材料还可以人为地变化纤维方向和数量来达到某种特定的强度要求。例如，我们采用"1:1 "玻璃布（指经向纤维和纬向纤维量为"1:1"）制造的玻璃钢，其经向和纬向强度几乎是相等的。但在其它方向上强度则较低，如在45°方向上强度比经、纬向强度1/2还要低。
值得注意的是人们常常有一种误解，认为资料中所列举的强度数据就是实际构件的强度数据。其实这两者截然不同，差异较大。例如手糊聚酯玻璃钢板，小试件抗伸强度可达200-250MPa，而在同样原材料的3m*9m的大型构件上取下一块试样，它的抗伸强度只有100MPa。这是因为两者的制造操作条件不同，大块板工艺条件不如小试件那样理想。因此，在采用各类资料、书籍所给出的强度数据时，一定要注意你所设计的构件工艺制造条件和一般小试件之间的差异，否则将会出现问题。 此外，还要注意玻璃钢/复合材料层间强度和弹性模量低的特点。层间是薄弱环节，因为层间没有增强纤维，所以它的层间剪切和层间抗伸强度都较低，充其量也只是树脂本身的强度。这个特点告诫人们在设计和制造玻璃钢制品时，除工艺制造时尽量使布层间粘牢外，设计上应使层间应力降到最低，防止层间破坏情况出现。例如， 306#聚酯玻璃钢的层间剪切强度只有8.9-26MPa层间抗伸强度还要低些。
玻璃钢的弹性模量比木材大2倍，但比一般结构钢小10倍。因此，在玻璃钢结构中，常感刚性不足，会出现较大的变形。为了改善这一缺点，可采用夹层结构，亦可通过应用高模量纤维或中空纤维等来解决。
可以看成： FRP刚性＞优质木材≈竹材�！� 比强度：即单位密度下的拉伸强度，也就是材料的抗拉强度与密度之比，用以说明其轻质高强的程度。玻璃钢密度介于1.5～2.0之间，只有普通碳钢的1/4～1/5比轻金属铝还要轻1/3左右，而机械强度却很高，某些方面甚至能接近普通碳钢的水平。例如某些环氧玻璃钢，其拉伸、弯曲和压缩强复均达到400MPa以上。按比强度计算，玻璃钢不仅大大超过普通碳钢，而且可达到和超过某些特殊合金钢的水平。
以上是天津盛昊环保设备有限公司专业技术人员为您详解的玻璃钢贮罐各部位防腐涂料的选择及复合材料的弹性模量的特点，希望对您有所帮助，如果您有这方面的需求请联系我们或来直接厂参观订购，总经理及全体员工热忱欢迎您的到来！
.jpg)
.jpg)
